Thông tin sản phẩm

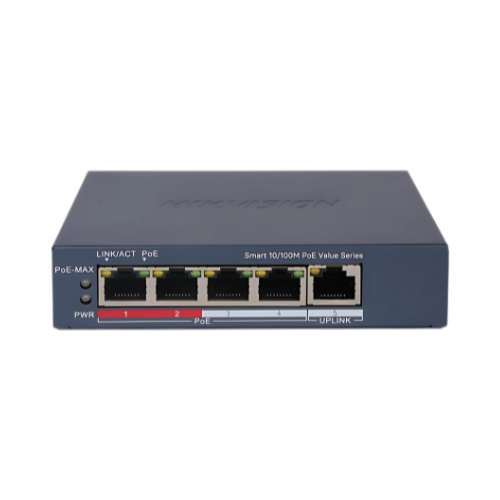

Hikvision DS-3E1105P-EI/M – Switch PoE 4 Cổng Quản Lý Cloud: “Bộ Não Nhỏ” Cho Hệ Thống Giám Sát Thông Minh Từ Xa
Phiên Bản Nâng Cấp: Quản Lý Cloud Mạnh Mẽ Hơn, Công Suất 45W Và Chế Độ Extend Mode 300m
Hikvision DS-3E1105P-EI/M là phiên bản đặc biệt của dòng switch PoE thông minh 4 cổng, được thiết kế với khả năng quản lý qua cloud mạnh mẽ hơn thông qua App Hik-Partner Pro, cùng các tính năng thông minh như PoE Watchdog, chống loop STP/RSTP, hỗ trợ VLAN. Điểm khác biệt so với phiên bản DS-3E1105P-EI là tổng công suất PoE (Power Budget) 45W (thấp hơn một chút so với 65W) và được nhấn mạnh khả năng hỗ trợ camera AF/AT ở chế độ extend mode lên đến 300m. Đây vẫn là một “bộ não nhỏ” thông minh, lý tưởng cho các hệ thống giám sát nhỏ nhưng yêu cầu khả năng quản lý từ xa, tự động hóa và ổn định cao.
Hãy tưởng tượng bạn là chủ một cửa hàng, một quán cà phê, hay một văn phòng nhỏ, nhưng bạn không phải là chuyên gia về mạng. Bạn muốn lắp đặt vài camera để giám sát, nhưng bạn cũng muốn có thể kiểm tra, quản lý hệ thống mạng từ xa một cách dễ dàng, và muốn hệ thống tự động khắc phục sự cố khi camera bị treo. DS-3E1105P-EI/M chính là giải pháp dành cho bạn. Bạn chỉ cần cắm điện, cắm mạng, mở app trên điện thoại là có thể thấy sơ đồ mạng, theo dõi trạng thái, cấu hình VLAN, và yên tâm rằng nếu camera có treo, switch sẽ tự động khởi động lại.
Cấu Hình Cổng: 4 Cổng PoE Fast Ethernet + 1 Cổng Uplink Fast Ethernet
DS-3E1105P-EI/M được trang bị tổng cộng 5 cổng Fast Ethernet (100Mbps):
– 4 cổng PoE Fast Ethernet (10/100Mbps) (Port 1-4): Các cổng này tuân theo chuẩn IEEE 802.3at/af, có thể cấp nguồn cho camera IP. Tốc độ 100Mbps đủ cho hầu hết các camera phổ thông (2MP, 4MP).
– 1 cổng uplink Fast Ethernet (10/100Mbps) RJ45 (Port 5): Cổng này dùng để kết nối switch với mạng internet (modem, router) hoặc với đầu ghi hình NVR.
Giống như phiên bản trước, tất cả các cổng đều hỗ trợ full duplex và tự động nhận MDI/MDI-X. Lưu ý, không có cổng Gigabit, phù hợp với nhu cầu cơ bản.
Công Suất PoE: 30W/Cổng, Tổng 45W – Vẫn Đủ Cho 4 Camera Thông Thường
Thông số công suất PoE của DS-3E1105P-EI/M:
– Công suất tối đa cho mỗi cổng PoE: 30W, theo chuẩn IEEE 802.3at/af, đủ cho hầu hết camera IP, kể cả camera PTZ nhỏ, camera có đèn hồng ngoại mạnh.
– Tổng công suất PoE tối đa (Power Budget): 45W. Mức công suất này thấp hơn 65W của phiên bản trước, nhưng vẫn đủ đáp ứng cho hầu hết các cấu hình 4 camera thông thường:
+ 4 camera, mỗi camera ~11W (camera 4MP có đèn hồng ngoại vừa phải), tổng 44W (gần tối đa).
+ 4 camera, mỗi camera 8-10W (camera 2MP, 4MP cơ bản), tổng 32-40W (dư dả).
+ 3 camera PTZ 15W + 1 camera thường 5W, tổng 50W (hơi quá, không nên).
+ 2 camera PTZ 20W + 2 camera thường 5W, tổng 50W (hơi quá).
Với 45W, bạn cần tính toán kỹ hơn một chút khi kết nối các camera có công suất cao. Tuy nhiên, với hầu hết các camera IP phổ thông (công suất 7-10W), 45W vẫn đủ cho 4 camera. Nếu bạn có kế hoạch lắp camera PTZ hoặc camera có công suất cao, hãy kiểm tra kỹ tổng công suất.
Thông Số Kỹ Thuật Mạng Cơ Bản
– Bảng địa chỉ MAC: 2K.
– Dung lượng chuyển mạch (Switching Capacity): 1 Gbps.
– Tốc độ chuyển tiếp gói tin (Packet Forwarding Rate): 0.74 Mpps.
– Bộ nhớ đệm nội bộ (Internal Cache): 768 Kbits.
Các thông số này tương tự phiên bản trước, đủ cho hệ thống 4 camera.
Tính Năng Thông Minh Nổi Bật (Giống Phiên Bản Trước)
DS-3E1105P-EI/M thừa hưởng tất cả các tính năng thông minh của dòng EI:
1. Quản lý qua App Hik-Partner Pro (Quản lý Cloud):
Đây là tính năng cốt lõi. Bạn có thể quản lý switch từ xa qua cloud trên điện thoại:
– Xem sơ đồ mạng (topology) trực quan.
– Giám sát trạng thái hoạt động của switch và từng cổng PoE (nguồn, dữ liệu).
– Nhận cảnh báo đẩy (push notification) khi có sự cố: mất kết nối, quá tải công suất, lỗi cổng.
– Cấu hình các tính năng: PoE Watchdog, VLAN, STP/RSTP.
– Khởi động lại switch từ xa.
App Hik-Partner Pro được thiết kế trực quan, dễ sử dụng, phù hợp cho cả người không chuyên.
2. PoE Watchdog:
Tính năng “tự động khắc phục sự cố camera treo”:
– Switch liên tục theo dõi kết nối camera.
– Nếu camera không phản hồi (bị treo), switch tự động ngắt nguồn PoE cổng đó trong vài giây, sau đó cấp nguồn lại.
– Camera được khởi động lại và thường kết nối lại bình thường.
– Giảm thiểu thời gian camera offline, tăng độ ổn định hệ thống.
3. Chống Loop STP/RSTP:
Ngăn chặn vòng lặp mạng (loop) gây tê liệt toàn bộ hệ thống. STP/RSTP tự động phát hiện và vô hiệu hóa các cổng gây loop, bảo vệ mạng.
4. Hỗ trợ 802.1Q VLAN:
Cho phép phân chia mạng thành nhiều mạng con ảo, cách ly lưu lượng. Ứng dụng phổ biến: tách riêng mạng camera với mạng máy tính, tăng cường bảo mật.
5. Chống sét 6 KV cho cổng PoE:
Bảo vệ switch và camera khỏi xung điện áp do sét, tăng độ bền.
Điểm Đặc Biệt: Chế Độ Extend Mode Lên Đến 300m
Một điểm nhấn của phiên bản này là hỗ trợ camera AF/AT ở chế độ extend mode lên đến 300m. Thông thường, PoE chỉ hoạt động hiệu quả trong khoảng 100m do giới hạn của cáp mạng. Với chế độ extend mode, switch có thể cấp nguồn và truyền dữ liệu cho camera ở khoảng cách xa hơn, lên đến 300m. Tính năng này rất hữu ích khi:
– Camera cần lắp ở vị trí xa, cách xa phòng kỹ thuật >100m.
– Giám sát các khu vực rộng như kho bãi, sân vườn, cổng nhà xa.
– Không thể kéo thêm switch trung gian.
Lưu ý: Ở chế độ extend mode, tốc độ mạng có thể giảm xuống 10Mbps, nhưng vẫn đủ cho nhu cầu giám sát cơ bản. Cần kiểm tra khả năng tương thích của camera với chế độ này.
Ứng Dụng Thực Tế: DS-3E1105P-EI/M Phù Hợp Với Những Hệ Thống Nào?
Với 4 cổng PoE, công suất 45W, các tính năng thông minh và quản lý cloud, switch này đặc biệt phù hợp cho:
Cửa hàng bán lẻ, quán cà phê, nhà hàng nhỏ: Hệ thống 2-4 camera. Chủ cửa hàng có thể quản lý từ xa qua app, nhận cảnh báo, tự động khắc phục sự cố camera treo. Chế độ extend mode hữu ích nếu camera ở xa.
Văn phòng nhỏ, phòng khám, công ty tư vấn: Lắp đặt 2-4 camera giám sát. VLAN giúp tách biệt mạng camera với mạng làm việc. PoE Watchdog đảm bảo camera luôn hoạt động.
Nhà riêng, biệt thự nhỏ: Hệ thống camera gia đình với 2-4 camera PoE. Chủ nhà có thể quản lý từ xa qua app, yên tâm khi đi du lịch. Extend mode giúp lắp camera ở góc xa sân vườn.
Kho hàng nhỏ, xưởng sản xuất nhỏ: Giám sát khoảng 2-4 camera. PoE Watchdog giảm thiểu thời gian camera offline. Extend mode cho camera ở cuối kho.
Trạm xăng dầu nhỏ, điểm dừng chân: Hệ thống camera giám sát khu vực bán hàng, cây xăng. Chống sét 6KV quan trọng. Extend mode cho camera ở các trụ xăng xa.
Mở rộng hệ thống hiện có: Thêm 4 cổng PoE thông minh cho hệ thống hiện tại.
Hệ thống camera cần độ ổn định cao: PoE Watchdog là tính năng vàng.
Người dùng không chuyên về mạng: App Hik-Partner Pro cực kỳ thân thiện.
Với tất cả những tính năng thông minh và khả năng quản lý cloud tiện lợi, Hikvision DS-3E1105P-EI/M là một “bộ não nhỏ” nhưng vô cùng hữu ích cho các hệ thống giám sát quy mô nhỏ. Nó mang lại sự an tâm, tiết kiệm thời gian và công sức quản lý cho người dùng, đồng thời đảm bảo hệ thống hoạt động ổn định, liên tục.
Thông số kỹ thuật
| General | |
| Shell | Metal material, fan-free design |
| Net Weight | 0.26 kg (0.573 lb) |
| Gross Weight | 0.75 kg (1.65 lb) |
| Dimensions (W × H × D) | 121.1 mm × 27.6 mm × 83.1 mm (4.77” × 1.09” × 3.27”) |
| Operating Temperature | 0 °C to 40 °C (32 °F to 104 °F) |
| Storage Temperature | -40 °C to 85 °C (-40 °F to 185 °F) |
| Operating Humidity | 5% to 95% (no condensation) |
| Relative Humidity | 5% to 95% (no condensation) |
| Power Supply | 54VDC, 0.92A |
| Installation Mode | Desk-Mounted,Wall-Mounted |
| Max. Power Consumption | 50 W |
| Power Consumption in Idle | 5 W |
| Surge Protection | 6 KV |
| Network Parameters | |
| Ports | 4 × 10/100 Mbps PoE port,1 × 10/100 Mbps RJ45 port |
| MAC Address Table | 2 K |
| Switching Capacity | 1.2 Gbps |
| Packet Forwarding Rate | 0.89 Mpps |
| Internal Cache | 768 Kbits |
| PoE Power Supply | |
| PoE Standard | IEEE 802.3af,IEEE 802.3at |
| PoE Power Pin | 8-pin power: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
| PoE Port | PoE: Ports 1 to 4 |
| Max. Port Power | 30 W |
| PoE Power Budget | 45 W |
| Software Function | |
| Port Isolation | Ports 1 to 4: port isolation mode to improve network security Ports in an isolation group cannot communicate with each other, but they can communicate with ports outside the isolation group. |
| PoE Watchdog | Ports 1 to 4: auto detect and restart the cameras that do not respond. |
| Link Aggregation | Link aggregation is used to aggregate multiple physical ports to form a logical port for load balancing, bandwidth expansion, and port protection. Support static link aggregation. Support 1 aggregation groups. |
| Loop Prevention | Loop prevention is used to prevent the switching network from forming loops, which will seriously affect network communication. Disabled by default. Support 802.1D STP. Suppport 802.1w RSTP. |
| VLAN | VLAN is used for network scale planning and network health improvement. Support 802.1Q. Configurable VLAN ID from 1-4094. Support Trunk, Access port mode. Support Max. 32 VLAN. |
| Long Range | Ports 1 to 4: up to 300 m. Long range performance may vary depend on camera model or cable condition. |
| HPP | Support one-click activation and remote management via Hik-Partner Pro. Functions supported: 1. Display the port rate. 2. Display the port bandwidth utilization rate. 3. Display the PoE power usage. 4. Display topology information. 5. Display the alarm status. 6. Restart ports and devices. 7. Enable port long-rage mode. 8. Remotely upgrade the device. |
| System Maintenance | Support remote management via Hik-Partner Pro. |
| VIP Port | Ports 1 to 2: data on VIP ports is preferentially forwarded when bandwidth resources are insufficient. |
| Approval | |
| EMC | CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020) |
| Safety | CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (Second Edition), CE-LVD (EN 62368-1: 2014+A11: 2017) |
| Chemistry | CE-RoHS (2011/65/EU),WEEE (2012/19/EU),Reach (Regulation (EC) No.1907/2006) |
