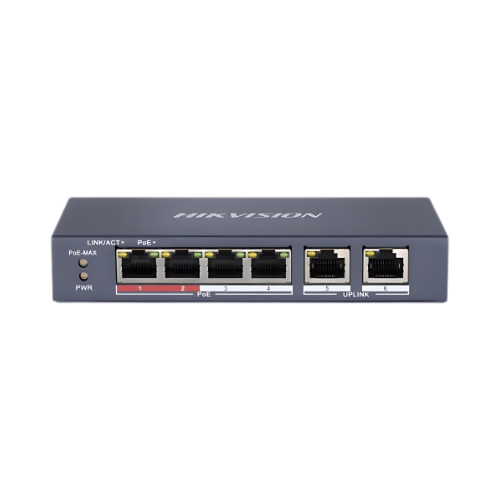

Hikvision DS-3E0106P-E/M – Switch PoE 4 Cổng: “Trái Tim Năng Lượng” Nhỏ Gọn Cho Hệ Thống Camera Giám Sát
Giải Pháp Cấp Nguồn Và Kết Nối Tối Ưu Cho Hệ Thống Camera IP
Hikvision DS-3E0106P-E/M là một switch PoE (Power over Ethernet) unmanaged (không quản trị) với 4 cổng PoE, được thiết kế đặc biệt cho các hệ thống camera giám sát IP quy mô nhỏ. Thiết bị nhỏ gọn này đóng vai trò như một “trái tim năng lượng” vừa cung cấp nguồn điện vừa truyền dữ liệu cho các camera PoE qua một sợi cáp mạng duy nhất, giúp việc lắp đặt trở nên đơn giản, gọn gàng và tiết kiệm chi phí đáng kể.
Hãy tưởng tượng bạn đang lắp đặt một hệ thống camera cho cửa hàng nhỏ, văn phòng, hay ngôi nhà riêng. Với các camera PoE, bạn thường phải đấu nối chúng vào một switch PoE để vừa cấp nguồn vừa kết nối mạng. DS-3E0106P-E/M chính là giải pháp hoàn hảo: nhỏ gọn, dễ lắp đặt, đủ cổng cho 4 camera, và có khả năng cấp nguồn xa lên đến 300m.
Cấu Hình Cổng Linh Hoạt: 4 Cổng PoE + 2 Cổng Uplink
DS-3E0106P-E/M được trang bị tổng cộng 6 cổng Fast Ethernet (10/100Mbps), bao gồm:
– 4 cổng PoE (Port 1-4): Đây là các cổng kết nối với camera IP. Mỗi cổng vừa truyền dữ liệu vừa cấp nguồn PoE cho camera qua cáp mạng. Tốc độ 100Mbps là đủ cho hầu hết các camera IP phổ thông, bao gồm cả camera 4MP, 5MP.
– 2 cổng RJ45 thường (Port 5-6): Đây là các cổng uplink, dùng để kết nối switch với mạng internet (modem, router) hoặc với đầu ghi hình NVR. Các cổng này không cấp nguồn PoE.
Với cấu hình này, bạn có thể kết nối tối đa 4 camera PoE vào switch, và switch kết nối lên mạng hoặc đầu ghi qua 2 cổng uplink. Đây là cấu hình lý tưởng cho các hệ thống camera nhỏ, từ 2 đến 4 camera.
Công Suất PoE: 30W/Cổng, Tổng 35W – Đủ Cho Hầu Hết Camera IP
Thông số công suất PoE là một trong những yếu tố quan trọng nhất khi lựa chọn switch PoE:
– Công suất tối đa cho mỗi cổng PoE: 30W. Đây là mức công suất cao, đủ để cấp nguồn cho hầu hết các loại camera IP hiện nay, bao gồm cả các camera PTZ nhỏ, camera có đèn hồng ngoại mạnh, camera có heater. Với 30W mỗi cổng, bạn không lo camera bị thiếu nguồn.
– Tổng công suất PoE tối đa: 35W. Đây là tổng công suất mà switch có thể cung cấp cho tất cả các cổng PoE cùng lúc. Với 35W, bạn có thể cấp nguồn cho:
+ 4 camera mỗi camera khoảng 8-9W (camera thường), tổng 32-36W (vừa đủ).
+ 3 camera mỗi camera 10-12W (camera có đèn mạnh), tổng 30-36W.
+ 2 camera mỗi camera 15-18W (camera PTZ nhỏ, camera có heater), tổng 30-36W.
Cần lưu ý: Tổng công suất 35W là giới hạn của switch. Khi lắp đặt, bạn cần tính toán tổng công suất tiêu thụ của các camera để không vượt quá 35W. Nếu vượt quá, switch có thể bị quá tải, hoạt động không ổn định hoặc hỏng.
VIP Port: Ưu Tiên Cho Các Cổng Quan Trọng
DS-3E0106P-E/M được trang bị tính năng VIP Port trên cổng 1 và 2. Đây là một tính năng thông minh, cho phép ưu tiên nguồn điện cho các cổng quan trọng:
– Khi tổng công suất tiêu thụ vượt quá 35W, switch sẽ tự động ưu tiên cấp nguồn cho các cổng VIP (1 và 2) trước, đảm bảo các camera quan trọng nhất vẫn hoạt động.
– Các cổng còn lại (3-4) có thể bị ngắt nguồn tạm thời để bảo vệ switch.
Hãy tưởng tượng bạn có 4 camera: 2 camera quan trọng ở cổng ra vào và 2 camera ít quan trọng hơn. Bạn kết nối 2 camera quan trọng vào cổng 1 và 2 (VIP Port). Nếu tổng công suất vượt quá 35W (ví dụ do một camera tiêu thụ nhiều hơn bình thường), switch sẽ tự động ưu tiên cấp nguồn cho cổng 1 và 2, đảm bảo 2 camera quan trọng nhất vẫn hoạt động. Các camera ở cổng 3-4 có thể bị ngắt tạm thời, nhưng đó là sự đánh đổi chấp nhận được.
Khoảng Cách Cấp Nguồn Lên Đến 300m
Một tính năng đặc biệt khác của DS-3E0106P-E/M là khả năng cấp nguồn PoE xa lên đến 300m (ở chế độ mở rộng). Thông thường, PoE chỉ hoạt động hiệu quả trong khoảng cách 100m. Với công nghệ mở rộng, switch này có thể cấp nguồn và truyền dữ liệu cho camera ở khoảng cách xa hơn, lên đến 300m, rất hữu ích cho các ứng dụng:
– Lắp đặt camera ở góc xa của khuôn viên, cách xa phòng kỹ thuật.
– Giám sát kho bãi, nhà xưởng rộng, nơi camera ở xa trung tâm.
– Lắp đặt camera ngoài trời, cách xa tòa nhà.
Lưu ý: Khi sử dụng ở khoảng cách xa (>100m), chất lượng tín hiệu và tốc độ mạng có thể giảm, nhưng vẫn đủ cho nhu cầu giám sát cơ bản.
Thông Số Kỹ Thuật Mạng: Đủ Cho Hệ Thống Camera Nhỏ
– Bảng địa chỉ MAC: 2K – đủ để quản lý các thiết bị trong mạng nội bộ nhỏ.
– Dung lượng chuyển mạch (Switching Capacity): 1.2 Gbps – đủ cho lưu lượng dữ liệu từ 4 camera 100Mbps.
– Tốc độ chuyển tiếp gói tin (Packet forwarding rate): 0.89 Mpps – đảm bảo dữ liệu được chuyển tiếp mượt mà.
– Bộ nhớ đệm nội bộ (Internal cache): 768 Kbits – giúp xử lý các burst dữ liệu đột xuất.
Các thông số này đủ đáp ứng cho hệ thống 4 camera IP hoạt động ổn định, không bị nghẽn mạng hay mất gói tin.
Nguồn Điện Và Chống Sét
– Nguồn sử dụng: 48 V DC, 0.8 A – switch sử dụng nguồn ngoài 48V, được cung cấp kèm theo.
– Chống sét 6 KV cho cổng PoE – đây là tính năng quan trọng khi lắp đặt ngoài trời hoặc trong môi trường có nguy cơ sét đánh lan truyền. Chống sét 6KV bảo vệ switch và các camera kết nối khỏi các xung điện áp do sét gây ra.
Vỏ Kim Loại Chắc Chắn
DS-3E0106P-E/M có vỏ kim loại chắc chắn, giúp tản nhiệt tốt hơn và bảo vệ linh kiện bên trong. Thiết kế nhỏ gọn, có thể đặt trên bàn hoặc gắn lên tường dễ dàng.
Ứng Dụng Thực Tế: DS-3E0106P-E/M Phù Hợp Với Những Hệ Thống Nào?
Với thiết kế nhỏ gọn, 4 cổng PoE và công suất 35W, switch này đặc biệt phù hợp cho:
Cửa hàng bán lẻ, tạp hóa, quán cà phê: Hệ thống 2-4 camera giám sát không gian nhỏ. Switch cấp nguồn và kết nối cho tất cả camera, kết nối với modem để xem từ xa qua mạng.
Văn phòng nhỏ, phòng khám, phòng mạch: Lắp đặt 2-3 camera để giám sát ra vào, khu vực làm việc. Switch nhỏ gọn có thể đặt ở góc làm việc gọn gàng.
Nhà riêng, căn hộ: Hệ thống camera gia đình với 2-4 camera PoE. Switch cấp nguồn cho tất cả, kết nối với đầu ghi NVR hoặc router.
Kho hàng nhỏ, xưởng sản xuất nhỏ: Giám sát khoảng 2-3 camera ở các vị trí chiến lược. Khả năng cấp nguồn xa 300m hữu ích nếu camera ở xa phòng kỹ thuật.
Trường học nhỏ, lớp học, trung tâm dạy thêm: Lắp đặt camera ở hành lang, cổng ra vào. Switch cung cấp nguồn và kết nối mạng cho camera.
Nhà nghỉ, homestay: Giám sát khu vực lễ tân, hành lang, bãi đỗ xe với 2-4 camera.
Mở rộng hệ thống hiện có: Nếu đầu ghi NVR của bạn không có đủ cổng PoE hoặc công suất PoE yếu, bạn có thể dùng switch này để mở rộng thêm 4 cổng PoE.
Với tất cả những tính năng vượt trội, Hikvision DS-3E0106P-E/M là giải pháp PoE nhỏ gọn, đáng tin cậy và tiết kiệm chi phí cho các hệ thống camera IP quy mô nhỏ. Đây thực sự là “trái tim năng lượng” không thể thiếu cho mọi hệ thống giám sát cơ bản.
Thông số kỹ thuật
| General | |
| Shell | Metal material |
| Net Weight | 0.27 kg (0.60 lb) |
| Gross Weight | 0.52 kg (1.15 lb) |
| Dimensions (W × H × D) | 145 mm × 68.45 mm × 25.6 mm (5.71″ × 2.69″ × 1.01″) |
| Operating Temperature | 0 °C to 40 °C (32 °F to 104 °F) |
| Storage Temperature | –40 °C to 85 °C (–40 °F to 185 °F) |
| Operating Humidity | 5% to 95% (no condensation) |
| Relative Humidity | 5% to 95% (no condensation) |
| Power Supply | 48 VDC, 0.8 A |
| Installation Mode | Desk-Mounted,Wall-Mounted |
| Max. Power Consumption | 30 W |
| Power Consumption in Idle | 3 W |
| Surge Protection | 6 KV |
| Network Parameters | |
| Các cổng | 4 x 10/100 Mbps PoE port,2 × 10/100 Mbps RJ45 port |
| MAC Address Table | 2 K |
| Switching Capacity | 1.2 Gbps |
| Packet Forwarding Rate | 0.89 Mpps |
| Internal Cache | 768 Kbits |
| PoE Power Supply | |
| PoE Standard | IEEE 802.3af;IEEE 802.3at |
| PoE Power Pin | 8-pin power: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
| PoE Port | PoE: Ports 1 to 4 |
| Max. Port Power | 30 W |
| PoE Power Budget | 35 W |
| Dialing Function | |
| Long Range | Ports 1 to 4 : up to 300 m. Long range performance may vary depend on camera model or cable condition. |
| Software Function | |
| VIP Port | Ports 1 to 2: data on VIP ports is preferentially forwarded when bandwidth resources are insufficient. |
| Approval | |
| EMC | FCC (47 CFR Part 15, Subpart B),CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020),IC (ICES-003: Issue 7:2020),RCM (AS/NZS CISPR 32: 2015) |
| Safety | UL (UL 60950-1),CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (Second Edition), CE-LVD (EN 62368-1: 2014+A11: 2017) |
| Chemistry | CE-RoHS (201165EU); WEEE (201219EU); Reach (Regulation (EC) No.19072006) |
