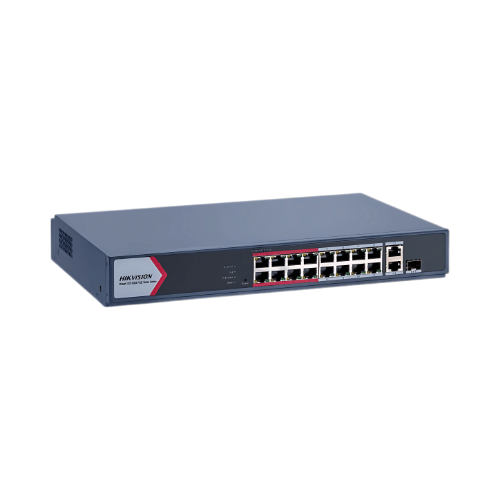

Hikvision DS-3E1318P-EI/M – Switch PoE 16 Cổng Quản Lý Cloud: “Bộ Não Trung Tâm” Công Suất 130W Với Bảng MAC 16K Và Extend Mode 300m
Phiên Bản Tối Ưu Hóa: Quản Lý Cloud Mạnh Mẽ, Công Suất 130W, Bảng MAC Lớn Và Khả Năng Mở Rộng Khoảng Cách
Hikvision DS-3E1318P-EI/M là phiên bản đặc biệt của dòng switch PoE thông minh 16 cổng, được thiết kế với khả năng quản lý qua cloud mạnh mẽ qua App Hik-Partner Pro, cùng các tính năng bảo vệ và mở rộng. Điểm khác biệt chính so với phiên bản DS-3E1318P-EI là tổng công suất PoE (Power Budget) 130W (thấp hơn 230W), nhưng được bổ sung bảng địa chỉ MAC cực lớn 16K và chế độ extend mode cho camera AF/AT lên đến 300m. Đây vẫn là một “bộ não trung tâm” thông minh, lý tưởng cho các hệ thống giám sát 16 camera với yêu cầu công suất vừa phải, quản lý tập trung và khả năng mở rộng khoảng cách lắp đặt.
Hãy tưởng tượng bạn có một hệ thống 16 camera cho một khuôn viên trường học, một bệnh viện, hay một khu công nghiệp vừa, với hầu hết là các camera IP thông thường có công suất 7-8W mỗi camera. Bạn cần một switch có đủ cổng, có thể quản lý từ xa, và có khả năng kết nối với những camera ở xa, vượt quá giới hạn 100m. DS-3E1318P-EI/M chính là sự lựa chọn hoàn hảo: 130W vừa đủ cho 16 camera thông thường, bảng MAC 16K cho khả năng mở rộng mạng lớn, extend mode 300m cho những vị trí khó khăn, và quản lý cloud tiện lợi.
Cấu Hình Cổng: 16 Cổng PoE Fast Ethernet + 1 Cổng Gigabit Combo + 1 Cổng Gigabit RJ45
DS-3E1318P-EI/M được trang bị tổng cộng 18 cổng:
– 16 cổng PoE Fast Ethernet (10/100Mbps) (Port 1-16): Các cổng này tuân theo chuẩn IEEE 802.3at/af, cấp nguồn cho camera IP. Tốc độ 100Mbps là đủ cho camera phổ thông. Mỗi cổng có thể cấp tối đa 30W.
– 1 cổng uplink Gigabit Combo (Port 17): Cổng này bao gồm cả giao diện RJ45 (cáp đồng) và SFP (cáp quang), cho phép lựa chọn kết nối linh hoạt. Kết nối cáp quang SFP cho phép truyền dữ liệu đi xa hàng chục km, chống nhiễu tốt.
– 1 cổng uplink Gigabit RJ45 (10/100/1000Mbps) (Port 18): Cổng này dùng để kết nối với các thiết bị mạng khác qua cáp đồng.
Với 2 cổng uplink Gigabit (một combo, một RJ45), bạn có thể kết nối switch với hai thiết bị mạng khác nhau hoặc tạo đường dự phòng.
Công Suất PoE Tiết Kiệm: 30W/Cổng, Tổng 130W
Thông số công suất PoE của DS-3E1318P-EI/M:
– Công suất tối đa cho mỗi cổng PoE: 30W (chuẩn 802.3at/af), đủ cho hầu hết camera IP.
– Tổng công suất PoE tối đa (Power Budget): 130W. Mức công suất này thấp hơn 230W của phiên bản trước, nhưng vẫn đủ đáp ứng cho các cấu hình 16 camera thông thường:
+ 16 camera, mỗi camera ~8W (camera 2MP, 4MP cơ bản), tổng 128W (vừa đủ).
+ 16 camera, mỗi camera 7-8W (camera 4MP tiết kiệm điện), tổng 112-128W (vừa đủ).
+ 14 camera 8W + 2 camera 10W, tổng 132W (hơi quá).
+ 12 camera 8W + 4 camera 10W, tổng 136W (quá tải).
+ 10 camera PTZ 15W + 6 camera thường 5W, tổng 180W (quá tải).
Với 130W, bạn cần tính toán kỹ khi chọn camera, ưu tiên các camera có công suất thấp (7-8W) để đảm bảo đủ nguồn cho 16 camera. Đây là lựa chọn phù hợp cho các hệ thống camera tiết kiệm năng lượng.
Thông Số Kỹ Thuật Mạng Vượt Trội: Bảng MAC 16K Và Bộ Nhớ Đệm 4 Mbits
– Bảng địa chỉ MAC: 16K. Đây là điểm mạnh nhất của phiên bản này. Bảng địa chỉ MAC cực lớn cho phép switch quản lý một số lượng rất lớn các thiết bị trong mạng LAN (lên đến 16.000 địa chỉ MAC). Điều này đặc biệt hữu ích trong các mạng phức tạp, có nhiều switch, nhiều camera, nhiều thiết bị mạng khác, hoặc khi mở rộng hệ thống trong tương lai.
– Dung lượng chuyển mạch (Switching Capacity): 7.2 Gbps. Đủ cho lưu lượng từ 16 cổng 100Mbps (1.6Gbps) và 2 cổng Gigabit (2Gbps).
– Tốc độ chuyển tiếp gói tin (Packet Forwarding Rate): 5.36 Mpps.
– Bộ nhớ đệm nội bộ (Internal Cache): 4 Mbits. Bộ nhớ đệm lớn giúp xử lý các burst dữ liệu, tránh mất gói tin.
Tính Năng Thông Minh Nổi Bật
DS-3E1318P-EI/M thừa hưởng các tính năng thông minh của dòng EI/M:
1. Quản lý qua App Hik-Partner Pro (Quản lý Cloud):
Quản lý switch từ xa qua cloud trên điện thoại: xem sơ đồ mạng, giám sát trạng thái, nhận cảnh báo, khởi động lại từ xa. App trực quan, dễ sử dụng, giúp quản lý hệ thống 16 camera dễ dàng.
2. PoE Watchdog: (Mặc dù không được nhắc đến trong thông số, nhưng đây thường là tính năng tiêu chuẩn của dòng EI. Cần kiểm tra tài liệu chính thức để xác nhận). Tính năng này tự động phát hiện và khởi động lại cổng PoE khi camera bị treo, đảm bảo camera luôn hoạt động.
3. Chống sét 6 KV cho cổng PoE:
Bảo vệ switch và camera khỏi xung điện áp do sét.
4. Chế độ Extend Mode lên đến 300m:
Hỗ trợ camera AF/AT ở khoảng cách xa lên đến 300m (tốc độ có thể giảm xuống 10Mbps). Tính năng này rất hữu ích khi cần lắp đặt camera ở các vị trí xa, vượt quá giới hạn 100m thông thường, trong khuôn viên rộng.
Lưu ý: So với phiên bản DS-3E1318P-EI, phiên bản này không được đề cập đến các tính năng như chống loop STP/RSTP, VLAN trong thông số được cung cấp. Đây có thể là điểm khác biệt về tính năng. Tuy nhiên, thông tin chính thức từ Hikvision cần được kiểm tra để xác nhận đầy đủ tính năng.
Ứng Dụng Thực Tế: DS-3E1318P-EI/M Phù Hợp Với Những Hệ Thống Nào?
Với 16 cổng PoE, công suất 130W, bảng MAC 16K, 2 cổng uplink Gigabit và các tính năng thông minh, switch này đặc biệt phù hợp cho:
Trường học, khuôn viên giáo dục lớn: Hệ thống 16 camera giám sát các tòa nhà, sân trường, ký túc xá. Chọn camera tiết kiệm điện (7-8W). Extend mode cho camera ở các vị trí xa. Bảng MAC 16K hỗ trợ mạng lớn. Quản lý cloud qua app cho ban giám hiệu.
Bệnh viện, trung tâm y tế: Giám sát 16 camera các khu vực. Cần tính toán công suất camera. Extend mode cho camera ở các tòa nhà xa. Quản lý tập trung qua cloud.
Khu công nghiệp vừa, nhà máy: Giám sát 16 camera. Nên dùng camera công suất thấp. Extend mode cho camera ở các góc xa. Cổng SFP cho kết nối cáp quang giữa các phân xưởng.
Khu dân cư, chung cư: Hệ thống 16 camera giám sát an ninh. Chọn camera tiết kiệm điện. Extend mode cho camera ở các góc khuất xa. Quản lý cloud cho ban quản lý.
Tòa nhà văn phòng lớn: Giám sát 16 camera. Cần tính toán công suất. Quản lý từ xa qua app.
Mạng có quy mô lớn, nhiều thiết bị: Bảng MAC 16K cho phép mở rộng mạng với nhiều switch và thiết bị.
Hệ thống cần mở rộng khoảng cách lắp đặt: Extend mode 300m là tính năng vàng cho các vị trí xa.
Với tất cả những ưu điểm, Hikvision DS-3E1318P-EI/M là một “bộ não trung tâm” thông minh, hiệu quả và tiết kiệm năng lượng cho các hệ thống giám sát 16 camera quy mô lớn. Nó đặc biệt phù hợp cho những ai ưu tiên khả năng quản lý cloud, bảng MAC lớn cho mạng mở rộng, và khả năng mở rộng khoảng cách lắp đặt.
Thông số kỹ thuật
| General | |
| Shell | Metal material |
| Net Weight | 1.8 kg (4.0 lb) |
| Gross Weight | 3.0 kg (6.6 lb) |
| Dimensions (W × H × D) | 440.00 mm × 44.00 mm × 220.80 mm (17.32″ × 1.73″ × 8.69″) |
| Operating Temperature | 0 °C to 45 °C (0 °F to 113 °F) |
| Storage Temperature | -40 °C to 85 °C (-40 °F to 185 °F) |
| Operating Humidity | 5% to 95% (no condensation) |
| Relative Humidity | 5% to 95% (no condensation) |
| Power Supply | 100-240 VAC, 50/60 Hz, Max. 3 A |
| Installation Mode | Rack (equipped with mounting ears) |
| Max. Power Consumption | 150 W |
| Power Consumption in Idle | 20 W |
| Surge Protection | 6 kV |
| Network Parameters | |
| Ports | 16 × 10/100 Mbps PoE port,1 × Gigabit RJ45 port,1 × Gigabit combo |
| MAC Address Table | 16 K |
| Switching Capacity | Whole-Device Performance: 9.2 Gbps Port Performance: 7.2 Gbps |
| Packet Forwarding Rate | Whole-Device Performance: 6.84 Mpps Port Performance: 5.36 Mpps |
| Internal Cache | 4 Mbits |
| PoE Power Supply | |
| PoE Standard | IEEE 802.3af,IEEE 802.3at |
| PoE Power Pin | 8-pin power: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
| PoE Port | PoE: Ports 1 to 16 |
| Max. Port Power | 30 W |
| PoE Power Budget | 130 W |
| Software Function | |
| Long Range | Ports 1 to 16: up to 300 m. Long range performance may vary depend on camera model or cable condition. |
| VIP Port | Ports 1 to 8: data on VIP ports is preferentially forwarded when bandwidth resources are insufficient. |
| Port Isolation | Ports 1 to 16: port isolation mode to improve network security Ports in an isolation group cannot communicate with each other, but they can communicate with ports outside the isolation group. |
| PoE Watchdog | Ports 1 to 16: auto detect and restart the cameras that do not respond. |
| Link Aggregation | Link aggregation is used to aggregate multiple physical ports to form a logical port for load balancing, bandwidth expansion, and port protection. Support static link aggregation. Support 1 aggregation group(s). |
| Loop Prevention | Loop prevention is used to prevent the switching network from forming loops, which will seriously affect network communication. Disabled by default. Support 802.1D STP. Suppport 802.1w RSTP. |
| VLAN | VLAN is used for network scale planning and network health improvement. Support 802.1Q. Configurable VLAN ID from 1-4094. Support Trunk, Access port mode. Support Max. 4094 VLAN. |
| HPP | Support one-click activation and remote management via Hik-Partner Pro. Functions supported: 1. Display the port rate. 2. Display the port bandwidth utilization rate. 3. Display the PoE power usage. 4. Display topology information. 5. Display the alarm status. 6. Restart ports and devices. 7. Enable port long-rage mode. 8. Remotely upgrade the device. |
| System Maintenance | Support device management via web. Support DHCP Client. Enabled by default for dynamic assignment of management IP addresses. Support Super IP, which is a fixed IP address (10.180.190.200) for direct access. Support management via Hik-Central Pro. Support remote management via Hik-Partner Pro. Support cable detection. Abnormal open circuits and short circuits as well as network cable length can be detected. Supports 802.1ab LLDP for peer device discovery. Support port mirroring for fault locating. |
| Approval | |
| EMC | CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020),IC (ICES-003: Issue 7:2020),RCM (AS/NZS CISPR 32: 2015) |
| Safety | CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (Second Edition)), CE-LVD (EN 62368-1: 2014+A11: 2017) |
| Chemistry | CE-RoHS (2011/65/EU),WEEE (2012/19/EU),Reach (Regulation (EC) No.1907/2006) |
